隨著電子產品的發展，使用FPC軟板連接到PCB的技術需求也越來越高，本文試著介紹目前業界常用的幾種FPC與PCB的連接及焊接方式。
FPC（Flexible Printed Circuit，「軟性印刷電路板」或稱「柔性線路板」）目前應用在多樣的電子產品，尤其是穿戴裝置及輕薄短小的手持裝置上，雖然現在PCBA制程已經發展出可以在FPC上面直接焊接電子零件，但是其可焊性及品質信賴度仍然不佳，比如哪些給終端使用者插拔的「I/O連接器」，如micro-USB、USBC充電與傳輸資料的連接器，大顆的BGA及QFN也不建議焊接于FPC。
一般FPC最終還是需要連接到硬式PCB上，而FPC連接到PCB的工藝則有使用：
? 軟板連接器(FPC Connector)
? 軟硬復合板(Rigid-Flex Board)
? 焊接(Soldering)。采用焊接最主要在節省「連接器」的費用并降低高度。
本文就僅FPC與PCB之間的焊接工藝來加以介紹，而其軟板焊接的方式也是多種多樣，不過總的來說可以用下列幾種方式來焊接：
一、人工電烙鐵焊接(manual soldering)
人工焊接軟板于電路板是所有軟板焊接工藝最便宜的制程，有些甚至完全不需要使用治具就可以作業，但其焊接品質也是最不克靠的一種制程，因?yàn)槿斯ず附尤菀自斐煽蘸浮⑻摵浮⒓俸浮⒓軜蚨搪分惖钠焚|(zhì)問題。這是因?yàn)槿斯ず附訒r(shí)軟板容易在烙鐵頭移開且焊錫還未固化時移動或翹起，等到焊錫固化后就形成了假焊、空焊等結果。
所以在人工焊接時最好使用重物壓在軟板上直到焊接完畢后移開，這樣可以大大提升焊接良率。另外，軟板焊接的金手指最好開有通孔(PTH)，可以增加視覺來確認焊接是否良好，也可以降低溢錫短路的風險。
一般來說如果在設計還沒有定下來(Lock-down)時，為了減少治具設計與制作的費用，可以少量使用人工電烙鐵焊接軟板作業以給RD做功能驗證用。大量生產時強烈建議不可人工焊接。

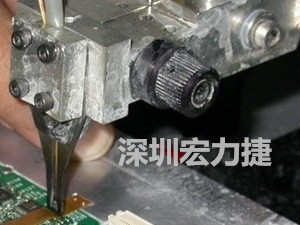

二、HotBar(哈巴)焊接
HotBar(哈巴)焊接的原理基本上是利用所謂的【脈沖電流】流經鉬、鈦等具有高電阻特性金屬材料時所產生的【焦耳熱】來加熱【熱壓頭(thermodes/heater-tip)】，再藉由熱壓頭加熱熔融PCB上已經印刷的錫膏與FPC連結達到焊接的目的。
所以，HotBar作業時必須要有HotBar機臺，還要有載具(carrier)來固定FPC于PCB上，只要FPC及PCB設計得好，基本上都可以達到量產與一定的良率的目標。
? HotBar焊接品質的好壞基本上絕大部分取決于設計的良秀，詳細的設計要求可以參考深圳宏力捷之前關于HotBar設計的文章。
? 再來是FPC金手指的間距大小，間距越大越容易生產，良率也越高，但設計上要求卻是越來越小，這也造成HotBar越來越難做，良率直直掉的窘?jīng)r。
? 最后才是制程管控問題。比如說錫膏量的控制，HotBar時助焊劑的涂抹是否到位，HotBar的溫度、壓力、時間設定，HotBar機臺的能力（熱壓頭的壓力是否可程式化）。
另外，有些HotBar軟板的設計無法達到有效導熱的效果，這時候可能需要考慮是否采用錫鉍(SnBi)低溫錫膏，但低溫錫膏較脆，所以建議加強輔助結構。
建議相關文章閱讀:
三、回流焊接(Reflow soldering)
深圳宏力捷以前沒有試過軟板貼附回流焊制程，不過理論上應該可行，而且網絡上也可以看到一些討論區有人執行回流焊制程。它的作法基本上就是現在PCB上印刷錫膏，然后在回焊爐前擺放FPC，并使用上蓋下座回焊載具(reflow carrier)過回焊爐，上下載具使用磁扣來確保FPC位置不會移動，且在回焊時FPC焊點不會翹起。
這種FPC回焊制程有幾點注意事項需要要留意：
? FPC材料是否可以承受無鉛回焊高溫。如果FPC材質高溫受限，可能需要考慮低溫錫膏的可行性。
? FPC的擺放一般都是人工作業，這時候錫膏還是膏狀，如何避免人工作業去碰觸到錫膏或是其他零件是一大課題。所以，這種制程不適合有零件放置在FPC下方。
深圳宏力捷個人以為，這種制程適合PCB上沒有太多零件且FPC上面也沒有零件的產品，否則碰觸到其他零件或錫膏所產生的不良率應該蠻高的，細間距的FPC應該也不適合。
四、雷射激光焊接(Laser soldering)
雷射激光雷射焊接(Laser soldering)就是靠雷射能量激發轉變?yōu)闊崮芤赃_(dá)到焊接的目的，所以其焊接通常運用在可以將雷射打在焊料的位置直接加熱。
其實深圳宏力捷覺得雷射激光焊接不是非常適合用在FPC焊接于PCB的作業上，或許是深圳宏力捷的經驗不足吧！總認為雷射激光比較適合應用在連接器的焊接上，因?yàn)楝F(xiàn)在有很多的FPC設計是沒有導通孔的，這就造成鐳射光無法直接打在焊料上，無法讓鐳射光起到充分加熱的作用。
此外，這種雷射焊接設備通常是專用機非泛用機，它的能量一般不適合拿來執行其他的作業，所以設備費用也不便宜，除非產量大的產品，否則不建議，自己計算一下ROI看看吧！
五、ACF(異方性導電黏膠)
在無法使用焊錫來焊接FPC與PCB時，或許可以考慮采用「ACF(異方性導電黏膠, Anisotropic Conductive Film)」來導通FPC與PCB的電子訊號，ACF的加工溫度比HotBar來得低，不用擔心FPC燙壞的問題，ACF的作業方式其實與HotBar相似，但是ACF更簡單，它其實有點像黏膠，放置在PCB與FPC的金手指間，然后加熱加壓就可以完成連接，有些設備機臺甚至可以設定不同溫度與壓力就可以同時給HotBar及ACF制程使用。
不過ACF有個最大的缺點就是使用一段時間后其黏膠容易失效剝落，所以必須增加額外的機構來確保FPC不會自PCB松脫。
