在PCBA加工生產中，自動光學檢測通常被設置在SMT生產線末道工序，在SMT貼片加工工藝完成后需要對產品進行缺陷檢測。通過及時發現缺陷并減少缺陷，提高裝配效率，避免材料浪費。
自動光學檢測(AOI)檢測的作用

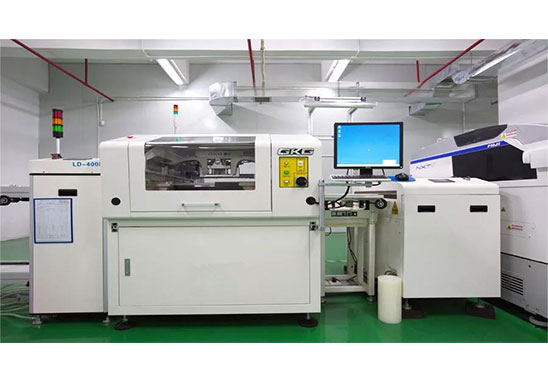

AOI是一種檢測設備，又稱AOI光學自動檢測設備，已成為電子制造業保證產品質量的重要檢測工具和過程質量控制工具。AOI檢測設備工作原理是在自動檢測過程中，AOI檢測設備機器通過高清CCD攝像頭自動掃描PCBA產品，采集圖像，將測試點與數據庫中合格參數進行對比，經過圖像處理，檢查出目標PCBA上的焊點缺陷，并通過顯示或自動標記缺陷。為維修人員維修和SMT工藝人員改進工藝參數。
AOI系統包括多種光源照明、高速數碼相機、高速直線電機、精密機械傳動結構和圖像處理軟件。測試時，AOI設備通過攝像頭自動掃描和PCB、PCB上的部件或特殊部件(包括印刷錫膏的狀態、SMD組件、焊點形狀及缺陷等)來捕捉圖像，通過處理和數據庫軟件對合格參數進行比較，并綜合判斷元件及特性是否合格，然后測試結論，如元件缺失、橋接或焊點質量問題。
AOI的工作方式與SMT當中SPI和印刷機中使用的視覺系統相同，通常使用設計規則檢查(DRC)和模式識別。DRC方法根據一些給定的規則檢查電路圖形(所有的線應該在焊點處結束，所有的引線應該至少0.127毫米寬，所有的引線應該至少0.102毫米間距，等等)。該方法能從算法上保證待測電路的正確性，且具有制作簡單、算法邏輯簡單、處理速度快、程序編輯量小、數據占用空間小等特點，因此被很多人采用。但該方法確定邊界的能力較差。
圖形識別方法是將存儲的數字圖像與實際圖像進行比較。根據完整的印刷電路板或根據模型建立的檢驗文件進行檢驗，或根據計算機軸輔助設計中編制的檢驗程序進行檢驗。其準確性取決于所采用的發牌率和檢驗程序，一般與電子測試系統相同，但采集的數據量大，對數據的實時處理要求較高。模式識別方法利用實際設計數據代替DRC中已建立的設計原則，具有明顯的優勢。
AOl具有元器件檢測、PCB板檢測、焊接元器件檢測等功能。AOI檢測系統用于零部件檢測的一般程序是對已安裝部件的印刷線路板進行自動計數，并開始檢查;檢查印刷線路板的引線側，確保引線端對齊、彎曲正確;檢查是否有缺件、錯件、損壞件、檢查安裝的IC和分立器件的類型、方向和位置，檢查IC器件上的標記印刷質量。如果AOI發現有缺陷的部件，系統將向操作員發送一個信號，或觸發處理程序這機器能自動除去有缺陷的零件。該系統對缺陷進行分析，向主機提供缺陷的類型和頻率，并對制造過程進行必要的調整。AOI檢測的效率和可靠性取決于所使用軟件的完整性。AO還具有易于使用、易于調整、不需要編寫可視化系統算法的優點。
我們的PCBA加工優勢

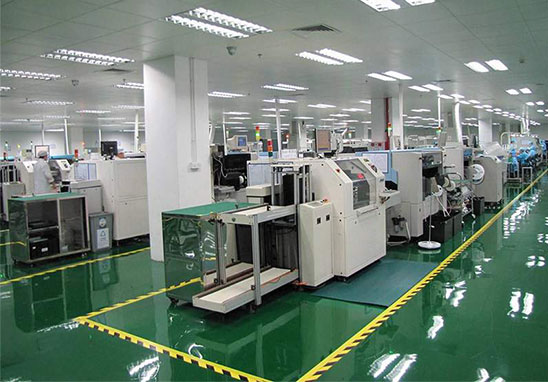

深圳宏力捷自有SMT貼片加工廠，可提供最小封裝0201元器件SMT貼片加工服務。貼片廠配備3條富士高速貼片流水線、2條DIP插件生產線，附載AOI光學檢測儀、全自動錫膏印刷機、半自動錫膏印刷機、無鉛波峰焊、有鉛波峰焊、上下8溫區回流焊、PCBA功能測試架、老化、載板機、清洗工具等，同時設立專業研發實驗室，5名專業工程師配合客戶進行一般性功能測試、測試點測試、以及通路、噪音、波形、跌落及溫度測試。
公司專業提供整體PCBA電子制造服務，包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
公司充分發揮規模采購和質量控制方面的競爭優勢，同國內外及全球多家電子元器件廠商簽訂長期合作協議，確保原材料來源的品質和穩定的供貨，將優惠轉移至客戶。
長期保持IC、電阻、電容、電感、二三極管等元器件的采購優勢，能極大地節約客戶的庫存成本，提升生產的周轉效率，節省時間。目前為美國、英國、日本、俄羅斯、法國、加拿大、澳大利亞、羅馬尼亞、瑞士等國家地區客戶提供PCBA加工服務。
