什么是特性阻抗？
特性阻抗：又稱“特征阻抗”，它不是直流電阻，屬于長線傳輸中的概念。在高頻范圍內，信號傳輸過程中，信號沿到達的地方，信號線和參考平面(電源或地平面)間由于電場的建立，會產生一個瞬間電流。
如果傳輸線是各向同性的，那么只要信號在傳輸，就始終存在一個電流 I，而如果信號的輸出電壓為 V，在信號傳輸過程中，傳輸線就會等效成一個電阻，大小為 V/I，把這個等效的電阻稱為傳輸線的特性阻抗 Z。
信號在傳輸?shù)倪^(guò)程中，如果傳輸路徑上的特性阻抗發生變化，信號就會在阻抗不連續的結點產生反射。
影響特性阻抗的因素？
影響特性阻抗的因素有：介電常數、介質厚度、線寬、銅箔厚度。

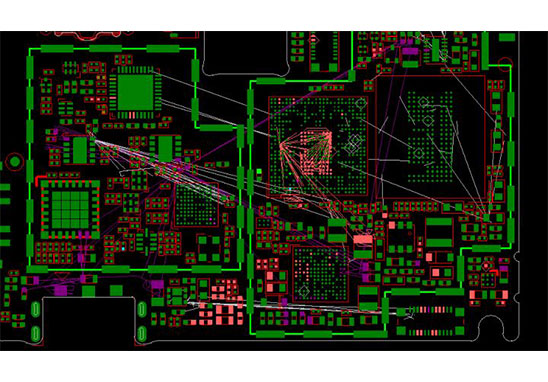

PCB設計阻抗不連續問題的解決方法
1. 漸變線
一些 RF 器件封裝較小，SMD 焊盤寬度可能小至 12mils，而 RF 信號線寬可能達 50mils 以上，要用漸變線，禁止線寬突變。
2. 拐角
RF 信號線如果走直角，拐角處的有效線寬會增大，阻抗不連續，引起信號反射。為了減小不連續性，要對拐角進行處理，有兩種方法：切角和圓角。圓弧角的半徑應足夠大，一般來說，要保證：R>3W。
3. 大焊盤
當 50 歐細微帶線上有大焊盤時，大焊盤相當于分布電容，破壞了微帶線的特性阻抗連續性。可以同時采取兩種方法改善：首先將微帶線介質變厚，其次將焊盤下方的地平面挖空，都能減小焊盤的分布電容。
4. 過孔
過孔是鍍?cè)陔娐钒屙攲优c底層之間的通孔外的金屬圓柱體。信號過孔連接不同層上的傳輸線。過孔殘樁是過孔上未使用的部分。過孔焊盤是圓環狀墊片，它們將過孔連接至頂部或內部傳輸線。隔離盤是每個電源或接地層內的環形空隙，以防止到電源和接地層的短路。
5. 通孔同軸連接器
與過孔結構類似，通孔同軸連接器也存在阻抗不連續性，所以解決方法與過孔相同。減小通孔同軸連接器阻抗不連續性的常用方法同樣是：采用無盤工藝、合適的出線方式、優化反焊盤直徑。
