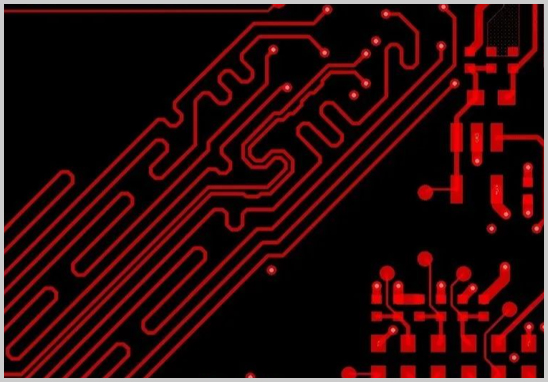

電路板設計中，布線方式的選擇對于整個系統的性能有著重要的影響。其中，蛇形走線作為一種特殊的布線方式，經常出現在高頻電路板等特定應用中。這種走線方式名稱來源于其外形，因為線路呈現出類似蛇形的彎曲形態。在電路設計中使用蛇形走線并非出于美觀，而是出于對電氣性能的考慮。那么，蛇形走線究竟有何意義呢？接下來將為您逐一細述。
一、蛇形走線主要用于解決信號時序問題，即時鐘延遲匹配問題
在一些需要多個信號同步工作的電路中，如果各信號線長度不一，其傳輸?shù)竭_目的地的時間也會不同，這可能導致信號的不同步，影響電路的正常工作。因此，設計師會在電路板設計中使用蛇形走線的方式，通過調整線路長度，來讓時鐘信號或其他關鍵信號在達到目的地時能夠同步，以此確保整個系統的穩定性和可靠性。
二、蛇形走線可以作為一種電磁干擾（EMI）的抑制手段
電磁兼容性（EMC）在電路板設計中占有極為重要的地位，電路板在工作過程中可能會受到外部電磁干擾，或者反過來對外界設備產生干擾。蛇形走線通過其特殊的布局，能夠在某種程度上平衡信號線之間的電場和磁場分布，這有助于減少電路產生的輻射和接收的干擾，增強電路板的電磁兼容性。
而在解決差分信號的匹配問題上，蛇形走線同樣具有其獨特的價值。對于差分信號來講，兩條線路的電氣特性盡可能地匹配是確保信號質量的關鍵。蛇形走線能夠有效解決這一問題，它通過線路的彎曲調整使得兩條差分線的長度相等，減少由長度差引起的信號不匹配以及可能引發的數據傳輸錯誤。
三、在某些特定的熱管理應用中，蛇形走線亦可發揮重要作用
線路在電流通過時會產生熱量，而電路板在高溫下會影響組件的性能和壽命。蛇形走線由于其較大的表面積，有助于熱量的分散，從而能一定程度上降低熱點的可能性，提升電路板的熱穩定性。
在實際設計中，蛇形走線還需要考慮諸多因素，以免引起不必要的問題。比如信號的損耗、布線的空間占用、線路寬度和間距的設計等。蛇形走線的設計應避免過于復雜和頻繁的彎折，否則可能會增加信號傳播過程中的損耗，導致信號完整性的問題。同時，蛇形走線也會占用較多的PCB面積，所以在空間受限的應用場合需要特別謹慎。
電路板設計布線的每一個小細節都可能對最終產品的性能產生重要影響，蛇形走線只是眾多技術手段中的一種。優秀的設計師會根據具體情況，權衡布線的形狀、長度、寬度和間距等參數，綜合考慮電氣性能、機械穩定性以及生產成本等因素，設計出既實用又高效的電路板。這樣的精心設計才能確保電路板布線的每一次走線都充滿深意，發揮出其應有的性能。
總結來說，電路板設計布線中的蛇形走線是一種解決信號時序、電磁干擾、差分信號匹配和熱管理問題的有效手段。設計師需根據實際的應用需求，精心規劃走線，以實現電路板設計的最佳性能。正是這些看似微不足道的設計細節，構成了高質量電路板制作的基礎，也顯示了電路板設計工程師對產品精益求精的執著追求。在未來，隨著技術的不斷發展和創新，我們相信會有更多高效、精妙的布線方式被開發出來，以滿足日益增長的電路性能需求。
