在現代電子制造中，表面貼裝技術（SMT）已經成為生產高密度、精密電路板的核心工藝。而在SMT加工過程中，鋼網的使用是保證焊膏精確涂布、提升產品質量的關鍵技術之一。了解SMT鋼網的作用，能夠幫助企業優化生產流程，減少不良品率，并提高整體生產效率。
什么是SMT鋼網？

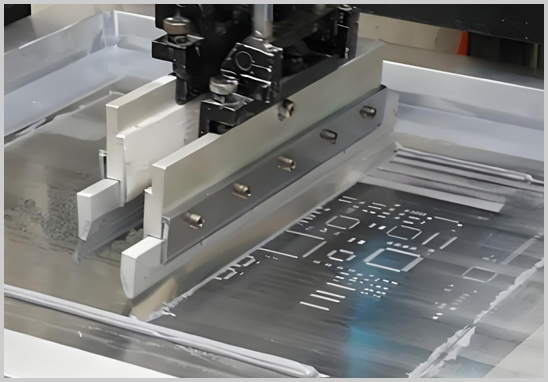

SMT鋼網是一種用于電路板焊膏印刷的金屬模板，通常由不銹鋼或鎳制成。其表面激光切割出與電路板焊盤位置相對應的孔洞，通過鋼網的孔洞將焊膏均勻、精確地涂布在PCB的焊接區域。鋼網的厚度、孔徑形狀、開孔比例等參數都會直接影響焊膏的分布和最終的焊接質量。
SMT鋼網的核心功能
在PCBA加工中，焊膏的質量控制對于焊接可靠性至關重要，而SMT鋼網在其中發揮了三個核心功能：
1. 精確控制焊膏涂布
焊膏是連接電子元器件和PCB焊盤的關鍵材料。通過SMT鋼網，可以將焊膏精確地涂布在需要焊接的焊盤上，確保每個焊點都具有適量的焊膏。鋼網的開孔設計經過精密的計算和激光加工，能夠精確匹配PCB焊盤的位置和大小，從而保證每個焊接點的焊膏量既不過多，也不少。焊膏的分布如果不均勻，可能導致焊點過小而導致虛焊，或者焊膏過多而導致橋接等問題。SMT鋼網通過控制這些關鍵細節，確保焊接過程的穩定性和可靠性。
2. 提高生產效率
由于鋼網的孔洞精確匹配電路板的設計圖形，焊膏的印刷可以在短時間內完成，同時保持一致的質量。相較于手動涂布，使用SMT鋼網的自動印刷方式能夠大大提高生產速度，尤其是在大規模生產中。通過自動化設備與鋼網的配合，可以在短時間內完成大量電路板的焊膏印刷，這使得PCBA加工廠能夠有效縮短生產周期，提高出貨速度。此外，鋼網還能夠確保每批產品的焊膏涂布的一致性，進一步提升生產的穩定性。
3. 保障焊接質量和可靠性
通過合理設計鋼網的開孔形狀和厚度，能夠控制焊膏的轉移率，確保其均勻地附著在PCB焊盤表面。這種精準控制能夠減少焊膏在印刷過程中的偏移和過量，進而提高焊點的質量。焊點的質量對于電子產品的可靠性至關重要，尤其是隨著電子元器件的體積越來越小，焊接的精度要求也越來越高。SMT鋼網的精密印刷能確保每個焊點的焊膏分布符合設計要求，從而降低虛焊、連焊等不良現象的發生。
實際應用中的效果
在實際生產中，SMT鋼網的使用能夠顯著提升產品的良率。例如，在某次高密度PCB組裝項目中，由于元器件的間距極小，手動或非精密的焊膏印刷方式無法滿足焊接要求，導致虛焊和橋接等問題頻發。使用精密設計的SMT鋼網后，通過自動焊膏印刷設備，生產效率提高了30%，不良率降低了50%以上，焊接的可靠性也得到極大提升。類似的案例表明，合理使用SMT鋼網不僅能提高生產效率，還能有效減少不良品的產生，降低生產成本。
此外，隨著電子產品的小型化和集成度提高，鋼網的設計也在不斷優化。例如，在某些高精度醫療設備的生產中，需要極其微小的焊點控制，優質的鋼網能夠滿足這類極端精度要求，確保產品的性能和安全性。
鋼網的設計與定制
鋼網的設計在整個SMT流程中起到了至關重要的作用。不同的PCB設計和元件要求，需要不同的鋼網開孔設計和厚度選擇。例如，對于高密度的BGA封裝，鋼網的開孔必須經過特殊處理，以確保焊膏能夠均勻、適量地分布在每個焊點上。此外，鋼網的厚度選擇也直接影響焊膏的涂布量，通常需要根據元件的尺寸、焊盤設計及焊膏的特性進行合理選擇。宏力捷電子擁有豐富的鋼網設計和定制經驗，能夠根據不同客戶的需求，提供最佳的鋼網解決方案。
結語
SMT鋼網作為PCBA加工中的關鍵工具，起到了確保焊膏精確涂布、提高生產效率、提升焊接質量的作用。通過合理設計和使用鋼網，電子制造企業能夠大幅減少生產缺陷，提升產品的可靠性和市場競爭力。無論是在小批量生產還是大規模自動化生產中，SMT鋼網的應用都為電子制造業提供了堅實的技術支撐。
