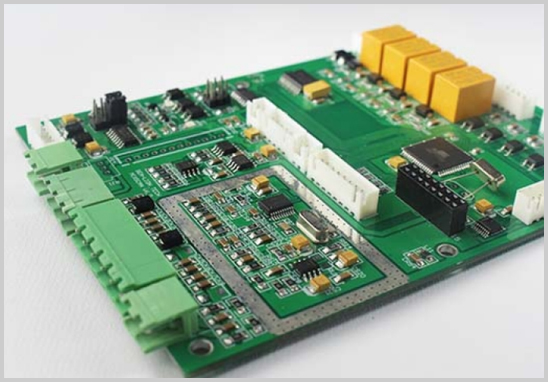

> 搞電子產品制造，PCBA和SMT常被混為一談。其實，它們就像“蓋房子”和“砌磚技術”——一個是完整工程，一個是核心工藝。
核心一句話：
SMT 是一種表面貼裝技術 (Surface Mount Technology)，專攻微小元件的精準、高速貼裝。
PCBA 是印刷電路板組裝 (Printed Circuit Board Assembly)的全過程或成品，涵蓋從空板到功能電路組件的所有步驟。
一、本質區別：范圍與目標
| 對比點 | SMT (表面貼裝技術)| PCBA (印刷電路板組裝) |
| 是什么？ | 一種電子元件的組裝工藝 | 一個制造過程或最終產品狀態 |
| 管多寬？ | 僅限表面貼裝環節 | 全流程：設計支持(可選)、物料采購、SMT、DIP插件、焊接(波峰焊)、測試、三防、組裝 |
| 做什么？ | 錫膏印刷、元件貼裝、回流焊接 | 整合SMT在內，加上插件、測試、防護等所有必要工序 |
| 出什么？ | 完成貼片的半成品板 | 功能完整、測試通過的電路板組件(成品) |
| 為啥重要？ | 實現高精度、高效率的元件安裝 | 確保最終產品功能可靠、性能達標 |
更直白：
SMT是PCBA制造中最核心、最常用的一道工序，特別擅長處理電阻、電容、芯片等微小貼片元件。
PCBA是總目標，它利用SMT（以及DIP等其他工藝）把一塊光板（PCB）變成能工作的電路核心。
二、SMT的核心價值：微小世界的精準大師
SMT是現代電子制造的基石，優勢顯著：
1.微型化： 能貼裝01005級（0.4x0.2mm）超小元件，助力產品小型化。
2.高速化： 現代貼片機速度可達每小時數十萬點。
3.高精度： 貼裝精度達±0.02mm（比頭發絲還細），保證高密度板可靠性。
4.自動化： 高度自動化，減少人工，提升一致性和效率。
三、PCBA的完整旅程：不止于貼片
完整的PCBA流程遠不止SMT：
1.前期準備： 設計評審(DFM)、物料采購（匹配海量元器件）、工藝規劃。
2.SMT貼裝： 錫膏印刷 -> 高速貼片 -> 回流焊接 -> AOI光學檢測。
3.DIP插件 & 波峰焊： 對不適合貼裝的大元件（如插座、大電容）進行插件，并通過波峰焊焊接。
4.全面測試： 飛針測試、在線測試(ICT)、功能測試(FCT)等，確保每個功能點OK。
5.防護與組裝： 涂覆三防漆（防潮防腐蝕）、分板、最終組裝（裝入外殼等）。
四、為什么選一站式PCBA服務？(宏力捷電子優勢)
把SMT、DIP、測試、采購等環節分散外包，費時費力易出錯。一站式PCBA代工代料服務是更優解：
1.高效省心： 單點對接，省去多家供應商協調，溝通效率提升50%+。
2.成本優化： 規?；少徳骷?，成本降低約15%-20%；減少管理、物流開支。
3.質量可控： 全流程在自家工廠（如宏力捷配備多條SMT/DIP線），責任清晰，追溯性強，避免“踢皮球”。
4.專業保障： 工程團隊早期介入設計評審(DFM)，提前規避生產隱患，一次良率提升30%+。
5.快速交付： 內部流程無縫銜接，大幅縮短產品上市周期。
結語：相輔相成，缺一不可
SMT是推動電子產品小型化、高性能的關鍵工藝；PCBA則是實現產品功能完整、可靠上市的最終目標。理解區別，才能更好地規劃和選擇制造服務。
深圳宏力捷電子，深耕PCBA加工20余年，擁有完備的SMT/DIP產線及測試能力，提供從PCB設計支持、元器件采購、SMT貼片、DIP插件、測試到成品組裝的一站式PCBA代工代料服務。讓我們幫您簡化流程，聚焦核心，加速產品成功！
