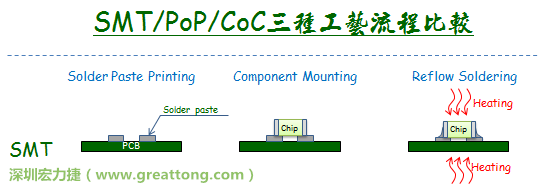

一般我們較常看到的
SMT貼片方式都是一個蘿卜一個坑，就是一塊地只能有一家透天的平房，不過近來電子零件封裝的技術日新月異，再加上尺寸被要求越做越小，所以也常常看到有利用電路載板打上零件后再當成一般SMD零件貼在最后電路板上的設計，如LGA封裝就屬于這類的技術，另外在零件上面再打上另一顆零件也時有所聞，比較常聽到的是BGA零件上頭再打上另一顆BGA，俗稱為這樣的封裝技術為
PoP(Package on Package)，就類似蓋大樓，一塊地上面可以蓋兩層樓以上。
不過現在還有一種新的SMT工藝稱為CoC(Chip on Chip)，既然BGA上面可以打上另一顆BGA，那小電容或小電阻這類Small Chip是否也可以使用SMT機器達到自動「迭焊」的工藝目的呢？

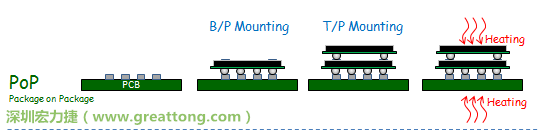

BGA要做PoP工藝通常是來自于BGA零件商的需求，所以BGA封裝的正上面會再長出許多焊墊給另一顆BGA來焊接之用，而且BGA本身就會帶有錫球(solder ball)，所以SMT機器不需要做什么特別的調整就可以把PoP的T/P(Top Package)上BGA打到B/P(Bottom Package)下BGA的上方，而且焊接只要調整好回焊爐溫，其成功率非常高。

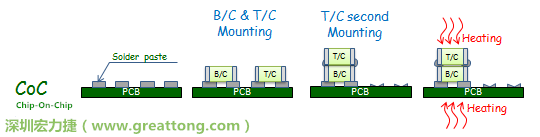

可是一般的小電阻/電容/電感(small chip)上面并沒有足夠的焊料可以用來焊接兩顆小零件，所以如何把錫膏印刷在兩顆零件的中間就成了一大難題，不過辦法總是人想出來的，真的非常佩服這些工程師～看看下面這張圖，到目前為止深圳宏力捷還沒真正執行過，不過聽已經有人這樣做還成功了，還蠻有趣的～
CoC (Chip-On-Chip)的目的：
就是做L/C/R零件并聯，一般來說電阻跟電阻迭焊并聯的機會不大，電容與電容迭焊并聯的話可以增加電容值，有些大電容的零件可能太貴或根本買不到，就可以考慮并聯電容。零外RC并聯或LC并聯則有功能上的需求。
CoC這個方法通常是過渡期間的作法，深圳宏力捷以前的產品里比較常用到CoC的機會經常是板子已經設計完成且生產了一大堆庫存，但RD突然發現需要多一顆零件，于是「背娃娃」的情形就出現了，另外也可能是找不到剛好的電容值而使用這種并聯的方式～
CoC (Chip-On-Chip)的實行方法：
純粹考慮使用SMT做自動化焊接，不考慮人工手焊，
SMT機器有可能需要改機，可以請
SMT廠商修改程式來實現，參考上面的圖說，B/C(Bottom Chip)為「下」零件，T/C(Top Chip)為「上」零件，一開始的時候分別在B/C及T/C的焊墊都印上錫膏，將B/C及T/C都給打到電路板上各自的位置，接著是重點，然后用SMT機器的吸嘴把T/C的零件再?gòu)碾娐钒迳衔∑饋聿⒅氐诺紹/C的上面，這時候T/C的端點上應該會沾到了一些原本印刷在電路板上的錫膏，就是要用這些錫膏來把B/C與T/C零件焊接在一起，所以重點除了要調整SMT機器的取放程式之外，原本印刷在T/C的錫膏量可能也需要做最佳化調整。
一般來說CoC通常會利用板子上一些non-pop的位置來沾附錫膏，或使用板邊的位置，而不需要額外設計預留的焊墊給第二顆零件來上錫。
