電源板PCBA加工是PCBA加工中的一種常見類別，部分電子元器件是電源板PCBA加工中特有的，也有部分元件是電源板PCBA常見的。了解和熟知電源板PCBA加工中常見元器件有哪些及各有什么用途，對了解電源板PCBA加工有一定幫助。



電源板PCBA加工常用電子元器件介紹



交流電輸入插座

此為交流電從外部輸入電源的第一道關卡，為了阻隔來自電力在線干擾，以及避免電源運作所產生的交換噪聲經電力線往外散布干擾其它用電裝置，都會于交流輸入端安裝一至二階的EMI(電磁干擾)Filter(濾波器)，其功能就是一個低通濾波器，將交流電中所含高頻的噪聲旁路或是導向接地線，只讓60Hz左右的波型通過。

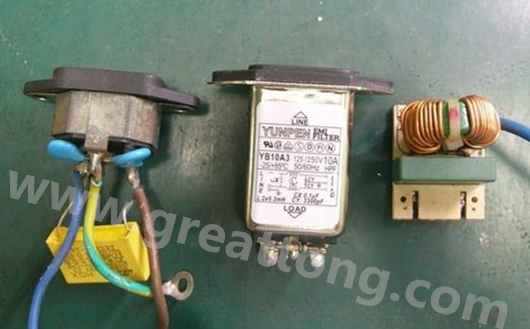

上面照片中，中央為一體式EMI濾波器電源插座，濾波電路整個包于鐵殼中，能更有效避免噪聲外泄；右方的則是以小片電路板制作EMI濾波電路，通常使用于無足夠深度安裝一體式EMI濾波器的電源供應器，少了鐵皮外殼多少會有噪聲泄漏情形；而左邊的插座上只加上Cx與Cy電容(稍后會介紹)，使用這類設計的電源，其EMI濾波電路通常需要做在主電路板上，若是主電路板上的EMI電路區空空如也，就代表該區組件被省略掉了。



目前使用12公分風扇的電源供應器內部空間都不太能塞下一體式EMI濾波器，所以大多采用照片左右兩邊的做法。



X電容(Cx，又稱為跨接線路濾波電容)

這是EMI濾波電路組成中，用來跨接火線(L)與中性線(N)間的電容，用途是消除來自電力線的低通常態噪聲。

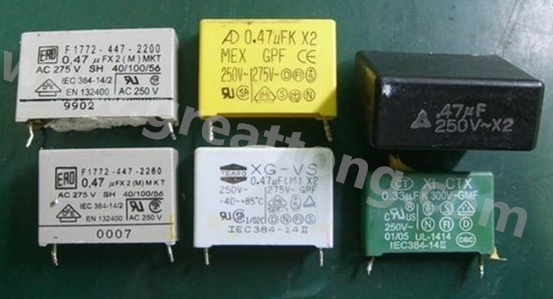

外觀如照片所示為方型，上方會打上X或X2字樣。



Y電容(Cy，又稱為線路旁通電容器)

Y電容為跨接于浮接地(FG)和火線(L)/中性線(N)之間，用來消除高通常態及共態噪聲。

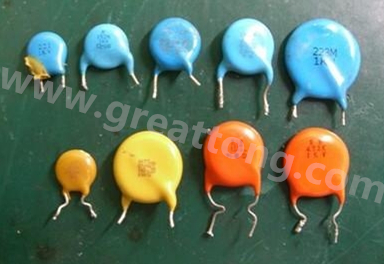

Y電容的外觀如照片呈圓餅狀



而計算機用電源中的FG點與金屬外殼、地線(E)及輸出端0V/GND共接，所以未連接接地線時，會經由兩顆串聯的Cy電容分壓出輸入電源一半的電位差(Vin/2)，人體碰觸到后就有可能產生感電現象。



共態扼流圈(交連電感)



共模態扼流圈在濾波電路中為串聯在火線(L)與中性線(N)上，用來消除電力在線低通共態以及射頻噪聲。有些電源的輸入端線路，會有纏繞在磁芯上的設計，也可以當作是簡單的共態扼流圈。

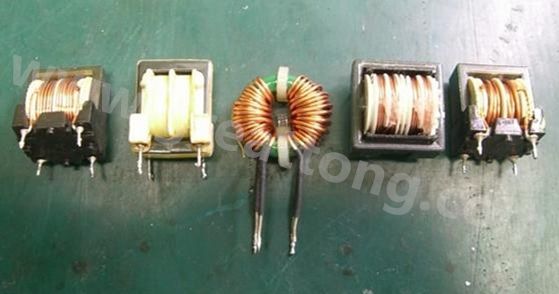

其外觀有環形與類似變壓器的方形，部分可以見到外露的線圈。



所謂共態噪聲，代表是L/N線對于地線E間的噪聲，而常態噪聲，則是L與N線之間的噪聲，EMI濾波器功能主要是消除及阻擋這兩類噪聲。在EMI濾波電路之后的是瞬時保護電路及整流電路，常見的組件如下。



保險絲

保險絲就是當其流過其上的電流值超出額定限度時，會以熔斷的方式來保護連接于后端電路，一般使用于電源供應器中的保險絲為快熔型，比較好的會使用防爆式保險絲，其與一般保險絲最大的差別是外管為米色陶瓷管，內填充防火材質避免熔斷時產生火花。

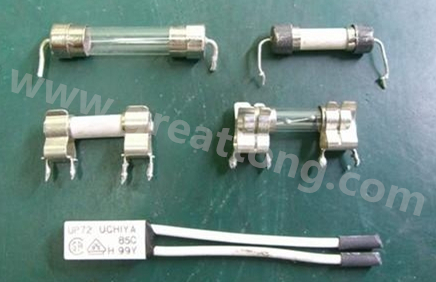

其安裝于電路板上的方式有如圖片上方的固定式(兩端直接套上導線座并焊于電路板上)以及圖片中央的可拆卸式(使用金屬夾片固定)。下方的方形組件是溫度保險絲，這類保險絲固定于大功率水泥電阻或是功率組件的散熱片上，主要是用于超溫保護，避免組件過熱而損壞或發生火災，這類保險絲也有與電流保險絲結合的版本，對電流及溫度進行雙重保護。



負溫度系數電阻(NTC)

因?yàn)殡娫唇油娫此查g，其內的高壓端電解電容屬于無電狀態，充電瞬間將產生過大電流突波以及線路壓降，可能使橋式整流器等組件超出其額定電流而燒壞。NTC使用時串聯于L或N線路上，啟動時其內部阻抗值可以限制充電瞬間的電流值，而負溫度系數的定義是其電阻會隨其溫度上升而降低，所以隨著電流流過本體使溫度逐漸升高后，其阻值會隨著降低，避免造成不必要功率消耗。

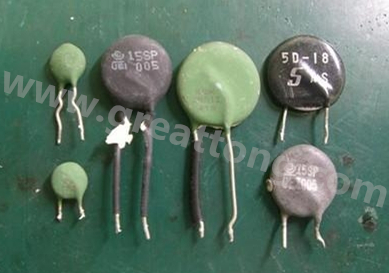

其外觀大多為黑色及墨綠色的圓餅狀元件



但其缺點是電源處于熱機狀態下啟動時，其保護效果會打上折扣，且即使阻抗可隨溫度降低，仍會消耗些許功率，所以目前高效率電源大多采用更進階的瞬時保護電路。



金氧變阻器(MOV)

變阻器跨接于保險絲后端的火線與地線間，其動作原理為當其兩端電壓差低于其額定電壓值時，本體呈現高阻抗；當電壓差超出其額定值，本體電阻會急速下降，L-N間呈現近似短路狀態，前端的保險絲因短路而升高的電流將會使其熔斷，以保護后端電路，有時本體承受功率過大時，亦以自毀方式來警告使用者該裝置已經出現問題。

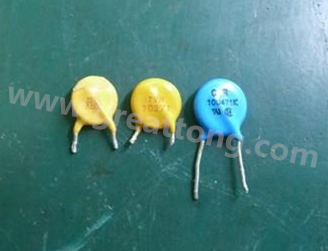

通常用于電源供應器交流輸入端，當輸入交流發生過電壓時能及時讓保險絲熔斷，避免使內部組件損壞。其顏色與外觀與Cy電容很接近，不過可以從組件上面的字樣及型號來分別其不同。



橋式整流器

內部由四顆二極管交互連接所構成的橋式整流器，其功用是將輸入交流進行全波整流后，供后端交換電路使用。

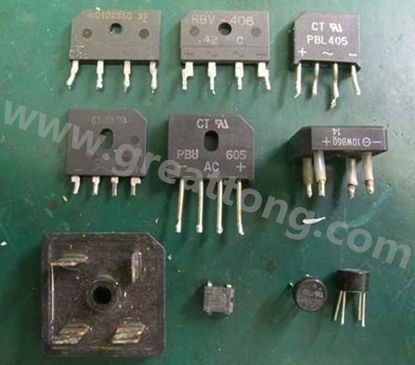

其外觀與大小會隨著組件額定電壓及電流的不同而有所差異，部分電源供應器會將其固定于散熱片上，協助其散熱，以利穩定的長時間運作。經過整流后，便進入功率級一次側的交換電路，這里的組件決定了電源供應器的各路最大輸出能力，是電源供應器相當重要的一部份。
