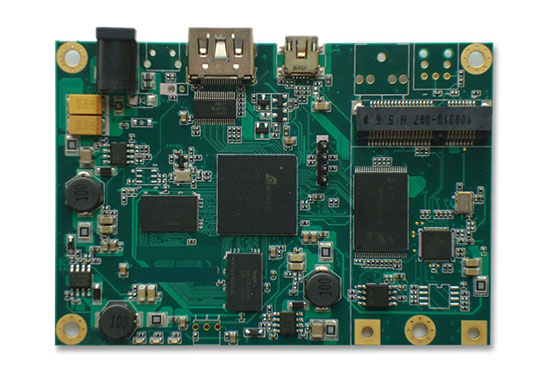

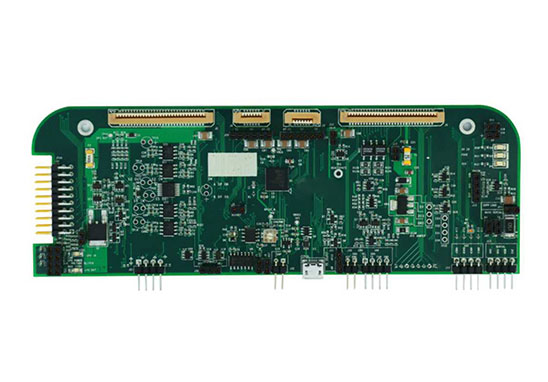

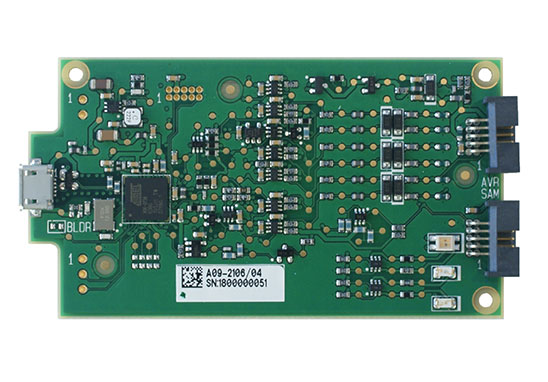

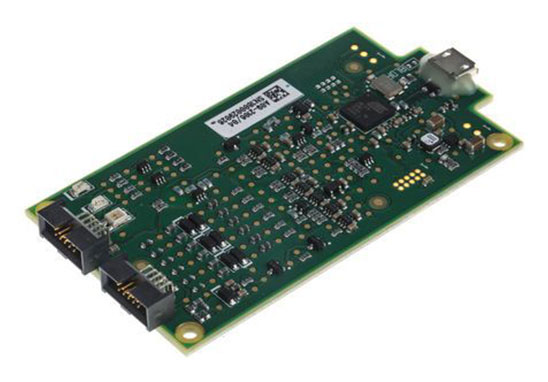

高密度電路板設計打樣的優點
1. 相同產品PCB設計，可以降低載板層數，提高密度降低成本。
2. 增加布線密度，以微孔細線提升單位面積內線路容納量，可以應付高密度接點組件組裝需求，有利使用先進構裝。
3. 利用微孔互連，可縮短接點距離、減少訊號反射、線路間串音，組件可擁有更好電性及訊號正確性。
4. 結構采用較薄介電質厚度，潛在電感比較低。
5. 微孔有低縱橫比，訊號傳遞可靠度比一般通孔高。
6. 微孔技術可讓載板PCB設計縮短接地、訊號層間距離，因而改善射頻/電磁波/靜電釋放(RFI/EMI/ESD)干擾。并可增加接地線數目，防止組件因靜電聚集造成瞬間放電的損傷。
7. 微孔可以讓線路配置彈性提高，使線路PCB設計更簡便.現代流行的電子產品，不但要有行動化、省電的特質，還要穿戴無負擔、外觀漂亮好看,當然最重要的是價格可負擔且能隨流行更換。
高密度電路板設計能力
最高信號設計速率：10Gbps CML差分信號；
最高PCB設計層數：40層；
最小線寬：2.4mil；
最小線間距：2.4mil；
最小BGA PIN 間距：0.4mm；
最小機械孔直徑：6mil；
最小激光鉆孔直徑：4mil；
最大PIN數目：；63000+
最大元件數目：3600；
最多BGA數目：48+。
高密度電路板打樣加工能力
1. 最大板卡：310mm*410mm(SMT)；
2. 最大板厚：3mm；
3. 最小板厚：0.5mm；
4. 最小Chip零件：0201封裝或0.6mm*0.3mm以上零件；
5. 最大貼裝零件重量：150克；
6. 最大零件高度：25mm；
7. 最大零件尺寸：150mm*150mm；
8. 最小引腳零件間距：0.3mm；
9. 最小球狀零件（BGA）間距：0.3mm；
10. 最小球狀零件（BGA）球徑：0.3mm；
11. 最大零件貼裝精度（100QFP）：25um@IPC；
12. 貼片能力：300-400萬點/日。
為什么選擇深圳宏力捷做高密度電路板設計打樣？
1. 實力保障
? SMT車間：擁有進口貼片機，光學檢查設備多臺，可日產400萬點。每道工序都配備有QC人員，能夠盯緊產品質量。
? DIP產線：擁有波峰焊兩臺，其中工作三年以上的老員工就有十多人，工人熟練程度高，可焊接各類插件材料。
2. 品質保障，性價比高
? 高端設備可貼精密異形件，BGA，QFN，0201類材料。也可樣板貼片，散料手放。
? 樣板與大小批量均可生產，打樣800元起，批量0.008元/點起，無開機費。
3. 電子產品貼片、焊接經驗豐富，交貨穩定
? 累積服務上千家電子企業，涉及多類汽車設備與工控主板的SMT貼片加工服務，產品常出口歐美地區，品質能夠得到新老客戶的肯定。
? 交貨準時，材料齊全后正常3-5天出貨，小批量也可加急當天出貨。
4. 維修能力強，售后服務完善
? 維修工程師經驗豐富，可維修各類貼片焊接所造成的不良產品，能夠保證每片電路板的連通率。
? 24小時客服人員隨時響應，最快速度解決您的訂單問題。
